HG5-89-1不锈钢上展式放料阀
HG5-89-1不锈钢上展式放料阀主要用于反应器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他容器的底部，因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要，放底结果设计为平底，阀体为V型，并提供提升和下降两种工作方式的阀瓣。
不锈钢上展式放料阀产品说明
HG5-89-1不锈钢上展式放料阀
主要用于反应器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他容器的底部，因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要，放底结果设计为平底，阀体为V型，并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金，密封面采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。不锈钢上展式放料阀标准规范
1.设计制造标准按GB/T12235-2007 2.结构长度标准按企业标准3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等4.试验与检验按GB/T13927-2008不锈钢上展式放料阀上展式与下展式区分
放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式；上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。不锈钢上展式放料阀看图分析上展式与下展式

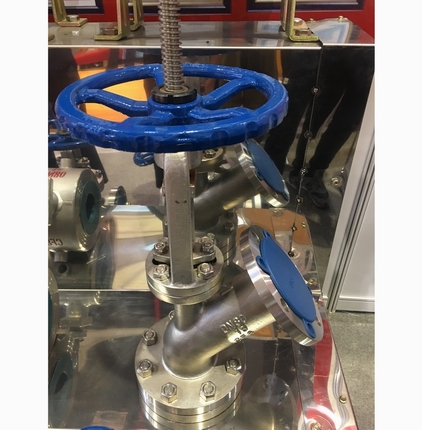

| 不锈钢上展式放料阀 | 不锈钢下展式放料阀 |
 |  |
| 上展式螺杆直接穿过手轮上下运动阀芯顶进容器 | 下展式螺杆随手轮上下运动阀芯不上容器 |
 |  |

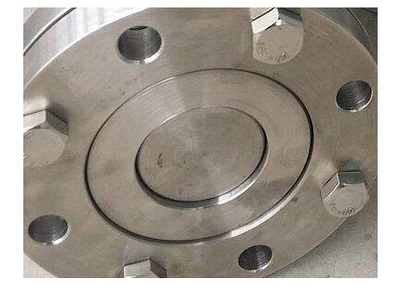

| 底部细节 | 底部细节 |
不锈钢上展式放料阀主要零件材质
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
| 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
不锈钢上展式放料阀外形结构图
不锈钢上展式放料阀主要外形尺寸（上展式）
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 |
| D1 | D2 | D3 | D4 | D5 | D6 |
| 25 | 115 | 80 | 115 | 85 |
|
|
| 32 | 135 | 100 | 135 | 100 |
|
|
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
不锈钢上展式放料阀主要外形尺寸（下展式）
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 |
| D1 | D2 | D3 | D4 | D5 | D6 |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 85 | 65 |
| 50 | 165 | 125 | 180 | 145 | 100 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 195 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 180 | 135 |
| 125 | 245 | 210 | 280 | 245 | 195 | 145 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 |
|
|
|
