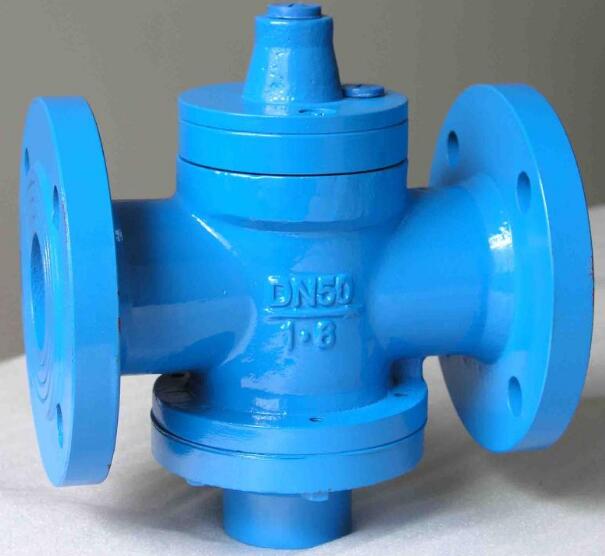

ZL47F自力式流量平衡阀
ZL47F自力式流量平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经该被控系统流量不变的阀门，ZL47F自立式平衡阀具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节，可使系统流量自动恒定在预先设置的设定值。ZL47F自力式流量平衡阀流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长。
ZL47F自力式流量平衡阀产品说明
ZL47F自力式流量平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经该被控系统流量不变的阀门，ZL47F自力式流量平衡阀具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节，可使系统流量自动恒定在预先设置的设定值。ZL47F自力式流量平衡阀流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长。ZL47F自力式流量平衡阀产品特点
1、可按设计要求或实际要求设定流量，自动消除系统的压差波动，保持流量不变。2、克服系统冷热不均现象，提高供冷水（热水）的质量。3、彻底解决近端压差大，远差压差的矛盾。4、减少系统循环水量，减低系统阻力。5、减少设计工作量，不需对管道进行繁琐的水力平衡计算，管网设计简单，维修方便，节约造价。6、采用先进的技术膜片，理论误差为零，且可承受0.8的压差，整圈流量显示均为测试值。ZL47F自力式流量平衡阀零部件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | 灰铸铁、球铁、铸钢、不锈钢 |
| 阀杆 | 不锈钢 |
| 阀瓣 | 铸铜 |
| 膜片 | 丁腈橡胶 |
ZL47F自力式流量平衡阀性能规范
| 型号 | ZL47F-16 |
| 公称压力 | 1.6 MPa |
| 壳体试验压力 | 2.4MPa |
| 使用介质 | 水、油等非腐蚀性液体 |
| 介质温度 | 0-80℃ |
ZL47F自力式流量平衡阀外形结构图
ZL47F自力式流量平衡阀主要外形尺寸
| 产品型号 | 公称通径 (mm) | L | H1 | H2 | 流量控制范围 m3/h |
| ZL47F-16 | 15 | 110 | 122 | 70 | 0.1～1 |
| ZL47F-16 | 20 | 110 | 122 | 70 | 0.1～1.5 |
| ZL47F-16 | 25 | 115 | 137 | 74 | 0.2～2 |
| ZL47F-16 | 32 | 160 | 182 | 91 | 0.5～4 |
| ZL47F-16 | 40 | 200 | 191 | 147 | 1～6 |
| ZL47F-16 | 50 | 215 | 197 | 147 | 2～10 |
| ZL47F-16 | 65 | 230 | 205 | 154 | 3～15 |
| ZL47F-16 | 80 | 275 | 259 | 181 | 5～25 |
| ZL47F-16 | 100 | 290 | 268 | 211 | 10～35 |
| ZL47F-16 | 125 | 315 | 334 | 227 | 15～50 |
| ZL47F-16 | 150 | 350 | 357 | 260 | 30～80 |
| ZL47F-16 | 200 | 430 | 407 | 303 | 40～180 |
| ZL47F-16 | 250 | 520 | 452 | 367 | 100～300 |
| ZL47F-16 | 300 | 635 | 486 | 430 | 150～500 |
| ZL47F-16 | 350 | 670 | 555 | 495 | 200～700 |

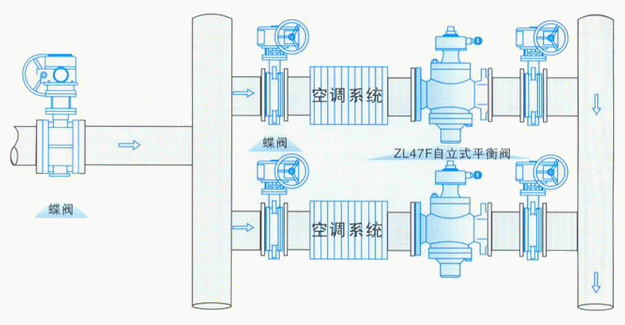

ZL47F自力式流量平衡阀安装示意图
