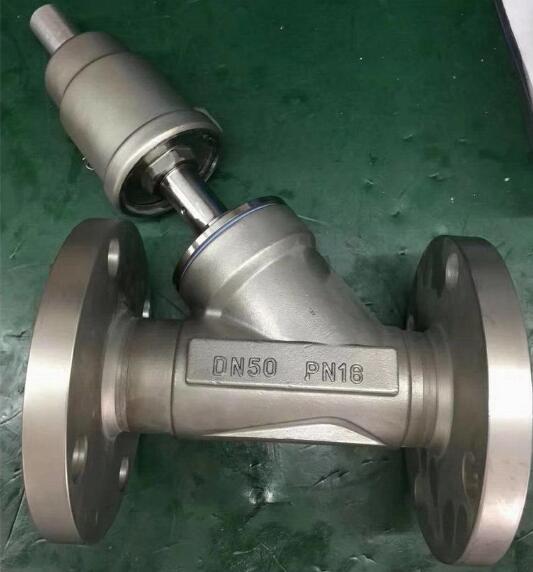

JF2000气动角座阀
JF2000气动角座阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代气动角座阀。主要用于自动化工业控制流体水、油、空气、蒸气、液体、气体等。使用安全、免维护、寿命长的优点。广泛应用于食品、制药、啤酒、饮料、生物工程、水处理、日化、印染、机械设备、制氮制氧、自动化设备、石油石化等领域。
JF2000气动角座阀产品说明
JF2000气动角座阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代气动角座阀。主要用于自动化工业控制流体水、油、空气、蒸气、液体、气体等。使用安全、免维护、寿命长的优点。广泛应用于食品、制药、啤酒、饮料、生物工程、水处理、日化、印染、机械设备、制氮制氧、自动化设备、石油石化等领域。JF2000气动角座阀产品特点
1、以水油气为介质，比同类竞争性产品长3百万次工作寿命；2、阀杆内自动调节双层填料密封盖，气密性绝佳；3、加长防水锤型导向和防尘密封圈设计；4、配有先导式气压，零泄密寿命超过5百万次；5、配有长寿活塞环的免修执行器；6、开启式无震荡，比普通阀门减少40%的用气量7、无水击作用，比截止阀高50%流速JF2000气动角座阀参数选型
| 型号 | 气缸 | 气缸材质 | 密封 | 温度 | 连接方式 |
| JF2000-DRF | 单作用 | 不锈钢头 | PTFE/FKM | -29℃~+180℃ | 法兰 |
| JF2000-DRW | 单作用 | 不锈钢头 | PTFE/FKM | -29℃~+180℃ | 内螺纹 |
| JF2000-DRH | 单作用 | 不锈钢头 | PTFE/FKM | -29℃~+180℃ | 焊接式 |
| JF2000-DRK | 单作用 | 不锈钢头 | PTFE/FKM | -29℃~+180℃ | 快装卡箍式 |
| JF2000-DSF | 单作用 | 塑料头 | PTFE/FKM | -29℃~+180℃ | 法兰 |
| JF2000-DSW | 单作用 | 塑料头 | PTFE/FKM | -29℃~+180℃ | 内螺纹 |
| JF2000-DSH | 单作用 | 塑料头 | PTFE/FKM | -29℃~+180℃ | 焊接式 |
| JF2000-DSK | 单作用 | 塑料头 | PTFE/FKM | -29℃~+180℃ | 快装卡箍式 |
| 型号 | 气缸 | 气缸材质 | 密封 | 温度 | 连接方式 |
| JF2000-SRF | 双作用 | 不锈钢头 | PTFE/FKM | -29℃~+180℃ | 法兰 |
| JF2000-SRW | 双作用 | 不锈钢头 | PTFE/FKM | -29℃~+180℃ | 内螺纹 |
| JF2000-SRH | 双作用 | 不锈钢头 | PTFE/FKM | -29℃~+180℃ | 焊接式 |
| JF2000-SRK | 双作用 | 不锈钢头 | PTFE/FKM | -29℃~+180℃ | 快装卡箍式 |
| JF2000-SSF | 双作用 | 塑料头 | PTFE/FKM | -29℃~+180℃ | 法兰 |
| JF2000-SSW | 双作用 | 塑料头 | PTFE/FKM | -29℃~+180℃ | 内螺纹 |
| JF2000-SSH | 双作用 | 塑料头 | PTFE/FKM | -29℃~+180℃ | 焊接式 |
| JF2000-SSK | 双作用 | 塑料头 | PTFE/FKM | -29℃~+180℃ | 快装卡箍式 |
阀体材质可选：不锈钢304、不锈钢304L、不锈钢316、不锈钢316L
产品认证：ISO9001：2008，CE 认证。可定制≥350℃高温型。 |

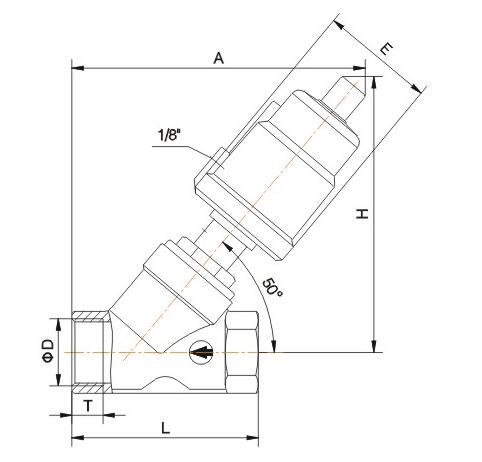

JF2000气动角座阀外形结构图
JF2000气动角座阀主要外形尺寸
| 型号Size | 规格D | 执行器mm | L | A | H | E |
| DN15 | 1/2'' | φ50 | 68 | 133 | 126 | 62 |
| DN20 | 3/4'' | φ50 | 75 | 137 | 131 | 62 |
| DN25 | 1'' | φ63 | 90 | 170 | 165 | 76 |
| DN32 | 1 1/4'' | φ63 | 110 | 180 | 175 | 76 |
| DN40 | 1 1/2'' | φ63 | 115 | 190 | 178 | 76 |
| DN50 | 2'' | φ80 | 135 | 235 | 210 | 96 |
| DN65 | 2 1/2'' | φ100 | 185 | 307 | 283 | 114 |
| DN80 | 3'' | φ100 | 210 | 320 | 295 | 114 |

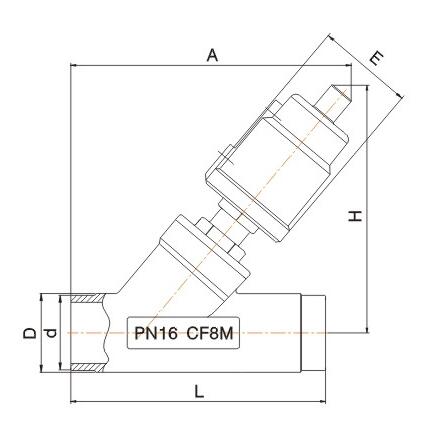

JF2000气动角座阀外形结构图
JF2000气动角座阀主要外形尺寸
| 型号Size | 执行器mm | L | D | d | A | H | E |
| DN15 | φ50 | 120 | 20.0 | 19.0 | 150 | 135 | 62 |
| DN20 | φ50 | 125 | 25.5 | 24.0 | 160 | 142 | 62 |
| DN25 | φ63 | 145 | 31.0 | 30.0 | 195 | 172 | 76 |
| DN32 | φ63 | 156 | 38.0 | 37.0 | 200 | 175 | 76 |
| DN40 | φ63 | 185 | 47.0 | 45.5 | 207 | 180 | 76 |
| DN50 | φ80 | 200 | 58.0 | 56.5 | 240 | 205 | 96 |
| DN65 | φ100 | 228 | 77.5 | 75.0 | 319 | 275 | 114 |
| DN80 | φ100 | 245 | 92.0 | 90.0 | 337 | 290 | 114 |

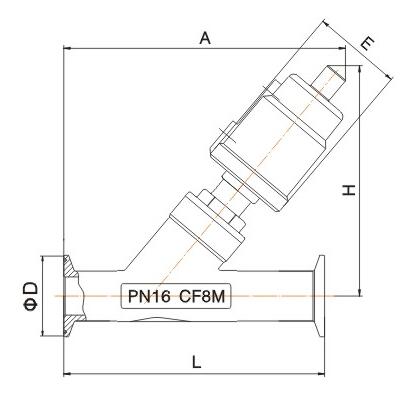

JF2000气动角座阀外形结构图
JF2000气动角座阀主要外形尺寸
| 型号Size | 执行器mm | L | D | A | H | E |
| DN15 | φ50 | 120 | 50.5 | 150 | 135 | 62 |
| DN20 | φ50 | 140 | 50.5 | 163 | 142 | 62 |
| DN25 | φ63 | 160 | 50.5 | 190 | 172 | 76 |
| DN32 | φ63 | 75 | 50.5 | 203 | 175 | 76 |
| DN40 | φ63 | 190 | 64.0 | 210 | 180 | 76 |
| DN50 | φ80 | 210 | 77.5 | 245 | 205 | 96 |
| DN65 | φ100 | 225 | 91.0 | 317 | 275 | 114 |
| DN80 | φ100 | 255 | 106.0 | 342 | 290 | 114 |
上海市京功阀门有限公司为您出示技术专业的解决方法，包含设计方案、订制、成套设备、运作、服务项目。以最少的成本费生产制造品质**的商品。下一道工艺流程是上一道工艺流程的客户。在每道工艺过程里来造就品质，一切为客户服务。
