100X不锈钢遥控浮球阀
分享到:
100X不锈钢遥控浮球阀
品牌: 上海京功
型号: 100X不锈钢遥控浮球阀
材质: 不锈钢
规格: DN50-DN600
咨询电话: 13386246719
产品详情

100X不锈钢遥控浮球阀

100X不锈钢遥控浮球阀直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。100X不锈钢遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

100X不锈钢遥控浮球阀产品说明

100X不锈钢遥控浮球阀直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。100X不锈钢遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

100X不锈钢遥控浮球阀结构特点

100X不锈钢遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。

100X不锈钢遥控浮球阀工作原理

当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

100X不锈钢遥控浮球阀技术参数

公称压(Mpa)壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)
1.01.51.10-80
1.62.41.76
2.53.752.75

100X不锈钢遥控浮球阀主要零件

零件名称零件材料
阀体阀盖WCB
阀座阀盘铜合金
密封圈 O型圈丁腈橡胶
阀杆2Cr13
弹簧50CrVA
针型阀铜合金
球阀铜合金
浮球阀铜合金
微型过滤器不锈钢

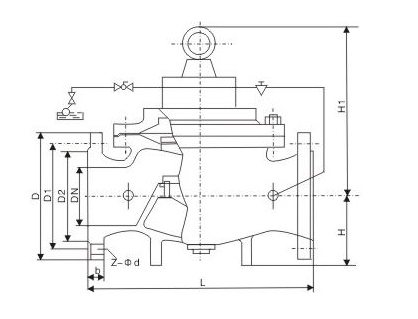

100X不锈钢遥控浮球阀外形结构图

100X不锈钢遥控浮球阀主要外形尺寸

DNLAA1HH1FD
mm
D1
mm
D2
mm
n-Φd
mmmmmmmmmmmmPN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5
201802621302121791161051051057575755858564-13.54-13.54-14
251802621302121791161151151158585856868654-13.54-13.54-14
321802621302121791161401401401001001007878764-17.54-17.54-18
402402801392652101701501501501101101108888844-17.54-17.54-18
50240280139265210170165165165125125125102102994-17.54-17.54-18
652502841413102151801851851851451451451221221184-17.54-17.58-18
802852921453502452102002002001601601601331331328-17.58-17.58-18
1003603301644603052752202202351801801901581581568-17.58-17.58-22
1254003401695203653102502502702102102201841841848-17.58-17.58-26
1504553501745704153552852853002402402502122122118-228-228-26
2005853921956955104603403403602952953102682682748-2212-2212-26
25065044222078056050039540542535035537032032033012-2212-2612-30
30080047223590565858044546048540041043037037038912-2212-2616-30
350860532265102569664050552055546047049043043044816-2216-2616-33
400960582290108073571556558062051552555048248250316-2616-3016-36
4501075632320103061078061564067056558560053255054820-2620-3020-36
5001075682350113566583067071573062065066058558560920-2620-3320-36
6001230762390127072592078084084572577077068568572020-3020-3620-39
7001650832420146086598089591096084084087580080082024-3024-3624-42
80017509324701640975105010151025108596095099090590592824-3324-3924-48

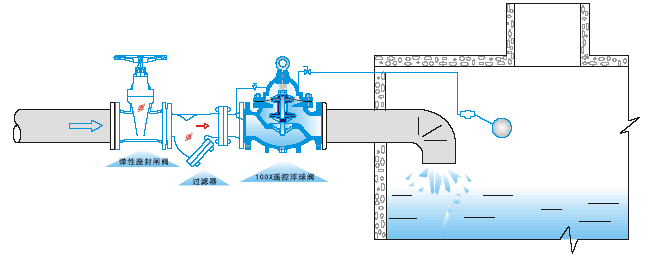

100X不锈钢遥控浮球阀安装示意图
