Z960Y高温高压电站闸阀产品特点及结构说明

来源：上海京功阀门有限公司作者：上海京功网址：http://www.shjgfmzz.com浏览数:100次
文章附图

Z960Y高温高压电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

结构特点

1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

主要零件的材料说明

零件名称材料牌号
阀体A216WCBA217WC1A217WC6A217WC9
闸板A216WCBA217WC1A217WC6A217WC9
阀座2515CrMoA12Cr1MoVA12Cr1MoVA
阀杆1Cr17Ni21Cr17Ni2SUH600SUH600
20Cr1Mo1V1A20Cr1MoVA
阀盖2515CrMoA12Cr1MoVA12Cr1MoVA
WCBWC1WC6WC9
填料增强柔性石墨
支架WCBWCBWCBWCB
WC1WC6WC9
密封环S软钢(增强柔性石墨)S软钢F软钢
空杆螺母45(ZCuZn25A16Fe3Mn3)
适用温度≤425℃≤450℃≤540℃≤570℃

产品型号

Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。

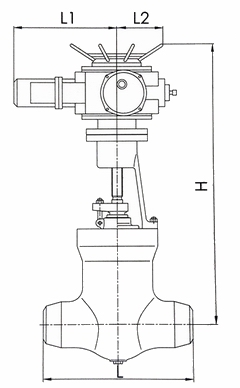

外形结构图
