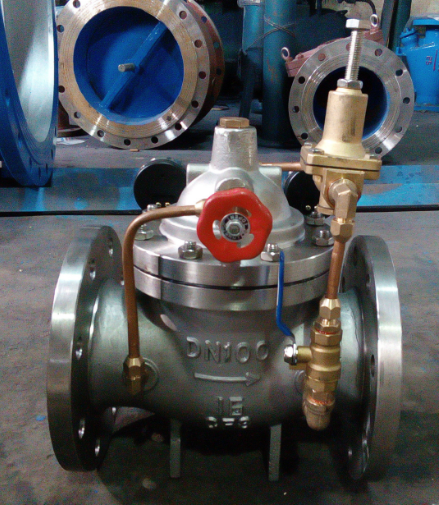

400X不锈钢流量控制阀

品牌：	上海京功
型号：	400X不锈钢流量控制阀
材质：	不锈钢
规格：	DN50-DN600
咨询电话：	13386246719

产品详情

400X不锈钢流量控制阀产品说明

400X不锈钢流量控制阀是一种采用高精度先导方式控制流量的多功能阀门，适用于管道需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响到下游的流量，该阀一该常规节流阀使孔板或纯机械地减少流域面积的原理，利用相关导阀，**限度地减少能量在节流过程中的损失。如遇紧急情况水力流量控制阀可以安全截止流量，避免损失。控制灵敏度高，安全可靠，调试方便，使用寿命长。

400X不锈钢流量控制阀结构特点

400X水力流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

400X不锈钢流量控制阀工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

400X不锈钢流量控制阀技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	出口可调压力(MPa)	压力特性 △P2P1	流量特性 △P2P1	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	P2×8%	P2×15%	水	0-80
1.6	2.4	1.76	0.10-1.2	P2×10%	P2×20%
2.5	3.75	2.75	0.15-1.6	P2×12%	P2×25%

400X不锈钢流量控制阀主要零件

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

400X不锈钢流量控制阀外形结构图

400X不锈钢流量控制阀主要外形尺寸

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76
40	240	330	155	395	278	170	150	150	150	110	110	110	88	88	84
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820
800	1750	1250	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928

400X不锈钢流量控制阀安装示意图

上海京功阀门有限公司为您提供专业的解决方案，包括设计、定做、成套、运行、服务。以最低的成本生产质量最高的产品。下一道工序是上一道工序的用户。在每道工序里来创造质量，一切为用户服务。
