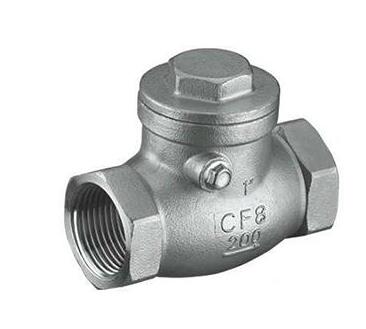

H14W,H14H不锈钢丝口止回阀
H14W、H14H不锈钢丝口止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启 或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。 适用介质为：水、油品、蒸汽、酸性介质等。
H14W、H14H不锈钢丝口止回阀产品说明
H14W、H14H不锈钢丝口止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启 或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。 适用介质为：水、油品、蒸汽、酸性介质等。H14W、H14H不锈钢丝口止回阀性能规范
| 公称压力 | PN | 1.6, 2.5, 4.0, 6.4 | MPa |
| 强度试验压力 | PT | 2.4, 3.8, 6.0, 7.6 |
| 低压气密封试验压力 |
| 0.6 |
| 高压气密封试验压力 | 2.0, 3.0, 4.8, 7.6 |
| 适用介质 | H14W-(16-64)C | H14W-(16-64)P | H14W-(16-64)R |
| 水、油品、汽 | 硝酸类 | 醋酸类 |
| 适用温度 | -40～180 |
H14W、H14H不锈钢丝口止回阀主要零件材料
| 序号NO. | 零件名称 | 材质 |
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 阀盖 | 不锈钢CF8M/CF8 |
| 3 | 摇杆插销 | 不锈钢316/304 |
| 4 | 阀瓣 | 不锈钢CF8M/CF8 |
| 5 | 螺塞 | 不锈钢316/304 |
| 6 | 螺塞垫片 | 聚四氟乙烯PTFE |
H14W、H14H不锈钢丝口止回阀外形结构图
H14W、H14H不锈钢丝口止回阀主要外形尺寸
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" |
| D | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|
| H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
| L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
