QB1不锈钢单口排气阀
分享到：

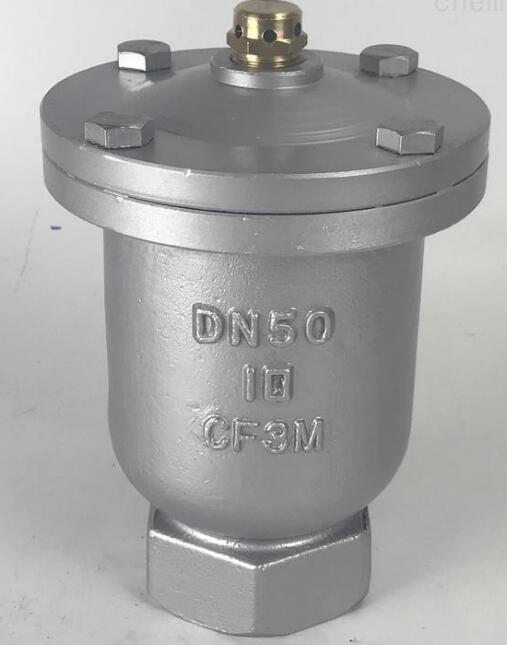

QB1不锈钢单口排气阀


品牌： 上海京功
型号： QB1不锈钢单口排气阀
材质： 不锈钢
规格： DN15-DN50
咨询电话： 13386246719
产品详情

QB1不锈钢单口排气阀

QB1不锈钢单口排气阀用于管道上的最高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1不锈钢单口排气阀适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。

QB1不锈钢单口排气阀产品说明

QB1不锈钢单口排气阀用于管道上的最高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1不锈钢单口排气阀适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。

QB1不锈钢单口排气阀结构原理

QB1不锈钢单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。

QB1不锈钢单口排气阀主要零部件

12345678
阀体空心球密封垫阀盖排气咀垫圈螺母双头螺柱

QB1不锈钢单口排气阀外形结构图

QB1不锈钢单口排气阀主要外形尺寸

型号公称通径Dg主要及连接尺寸阀体材料
DD1D2H介质
QB1-10法兰式1519516085330水铸铁、铸钢、不锈钢
2019516085330水铸铁、铸钢、不锈钢
2519516085330水铸铁、铸钢、不锈钢
QB1-10丝口式1/2"


280水铸铁、铸钢、不锈钢
3/4"


280水铸铁、铸钢、不锈钢
1"


280水铸铁、铸钢、不锈钢
1" 1/4"


280水铸铁、铸钢、不锈钢
1" 1/2"


280水铸铁、铸钢、不锈钢
----------------------------
----------------------------
----------------------------
