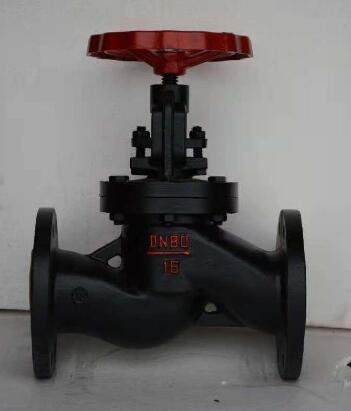

J41T铸铁截止阀

品牌：	上海京功
型号：	J41T铸铁截止阀
材质：	铸铁，碳钢
规格：	DN15-DN500
咨询电话：	13386246719

产品详情

J41T铸铁截止阀

J41T铸铁截止阀的结构较简单，制造与维修都较方便密封面不易磨损、擦伤，密封性较好，寿命较长启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

J41T铸铁截止阀产品说明

J41T铸铁截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

J41T铸铁截止阀产品特点

J41T铸铁截止阀是一种常用的截断阀，主要用来按通或截断管路中的介质，一般不用于调节流量，截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。与闸阀相比，截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

J41T铸铁截止阀产品优点

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。　
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。　
4、水锤现象不易产生。原因是关闭时间长。

J41T铸铁截止阀技术参数

型号	公称压力（MPa）	试验压力		工作温度	适用介质
型号	公称压力（MPa）	强度（水）（MPa）	密封（水）（MPa）	工作温度	适用介质
J41T-16	1.6	2.4	≤1.8	200	蒸汽、水
J41W-16	1.6	2.4	≤1.8	100	油品
J41H-16	1.6	2.4	≤1.8	200	蒸汽、水
J41G-16	1.6	2.4	≤1.8	100	蒸汽、水

J41T铸铁截止阀主要零件材料

零件名称	材料
零件名称	J41T-16	J41W-16	J41H-16	J41F-16
阀体、阀盖	灰铸铁	灰铸铁	灰铸铁	灰铸铁
阀杆	钢	钢	钢	钢
阀瓣	灰铸铁+黄铜	灰铸铁	灰铸铁+不锈钢	灰铸铁聚四氟乙稀

J41T铸铁截止阀外形结构图

J41T铸铁截止阀主要外形尺寸

型号	公称通径DN（mm）	尺寸
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-16 J41H-16 J41F-16	15	130	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-16 J41H-16 J41F-16 中部法兰	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300

上海京功阀门有限公司为您提供专业的解决方案，包括设计、定做、成套、运行、服务。以最低的成本生产质量最高的产品。下一道工序是上一道工序的用户。在每道工序里来创造质量，一切为用户服务。‍
