G41F-6S塑料隔膜阀
分享到:
G41F-6S塑料隔膜阀
品牌: 上海京功
型号: G41F-6S塑料隔膜阀
材质: UPVC
规格: DN15-DN200
咨询电话: 13386246719
产品详情

G41F-6S塑料隔膜阀

G41F-6S塑料隔膜阀适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~100℃、-40℃~140℃。过流部件C采用RPP或PVDF注塑件组装而成,耐腐蚀性能优良,操作方便,体量轻,能代替不锈钢阀门。密封件膜片采用F46或PFA制造,耐折次数≥1200次,耐腐蚀性能与F4相当。

G41F-6S塑料隔膜阀产品说明

G41F-6S塑料隔膜阀适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~100℃、-40℃~140℃。过流部件C采用RPP或PVDF注塑件组装而成,耐腐蚀性能优良,操作方便,体量轻,能代替不锈钢阀门。密封件膜片采用F46或PFA制造,耐折次数≥1200次,耐腐蚀性能与F4相当。

G41F-6S塑料隔膜阀结构特点

1、适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~140℃。
2、过流部件采用RPP或PVDF注塑件组装而成,耐腐蚀性能优良。
3、密封件膜片采用F46或PFA制成,耐折次数≥12000次,耐腐蚀性能与F4相当。
4、采用了螺杆升降结构,启闭力矩大,平稳性好。

G41F-6S塑料隔膜阀主要零部件

序号零件名称材质序号零件名称材质
1螺柱不锈钢、铜10滚动轴承单向推力轴承
2指示灯11螺母不锈钢、铜
3限位置聚碳酸脂12螺栓不锈钢、铜
4手轮ABS ABS13阀体RPP ABS PVDF PVC UPVC
5压紧螺母不锈钢、RPP14垫膜橡胶
6衬环PP15隔膜片F46 PVDF F46 PVDF
7螺母铸铁、钢、铜16钢、不锈钢
8阀杆不锈铜、钢17阀瓣铸铁、不锈钢
9阀盖RPP ABS PVDF---

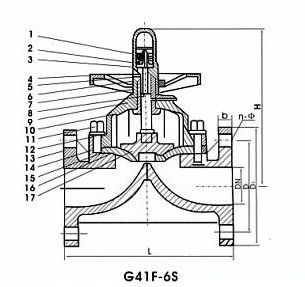

G41F-6S塑料隔膜阀外形结构图

G41F-6S塑料隔膜阀主要外形尺寸

公称通径
DN(mm)
尺寸(mm)工作压力(Mpa)工作温度(℃)质量(㎏)
D1DLbHnφRPPASBPVDFRPPASBPVDFRPPASBPVDF
159565125141254140.60.60.5100901200.80.81.2
2010575135201304140.60.60.5100901200.90.91.6
2511585145201454140.60.60.5100901201.01.01.8
32135100200201704180.60.60.5100901200.30.32.4
40145110180201904180.60.60.5100901200.81.83
50200125210182154180.60.60.4100901202.52.63.9
65180145250222804180.60.60.41009012055.17.8
80195200300253004180.60.60.3100901206.16.28.9
100215180350253408180.60.60.3100901209.79.915
125245210400304208180.40.40.21009012013.513.821
150280240460304808230.40.40.2100901202525.537
200335295570356258230.40.40.21009012036.537.256

G41F-6S塑料隔膜阀主要外形尺寸

公称通径
DN(mm)
尺寸(mm)工作压力(Mpa)工作温度(℃)质量(㎏)
D1DLbHnφPVCUPVCCPVCPVCUPVCCPVCPVCUPVCCPVC
159565125141254140.60.60.61001101000.80.80.8
2010575135201304140.60.60.61001101000.90.90.9
2511585145201454140.60.60.61001101001.01.01.0
32135100200201704180.60.60.61001101000.30.30.3
40145110180201904180.60.60.61001101000.81.80.8
50200125210182154180.60.60.61001101002.52.62.5
65180145250222804180.60.60.610011010055.15
80195200300253004180.60.60.61001101006.16.26.1
100215180350253408180.60.60.61001101009.79.99.7
125245210400304208180.40.40.410011010013.513.813.5
150280240460304808230.40.40.41001101002525.525
200335295570356258230.40.40.410011010036.537.236.5

G41F-6S塑料隔膜阀安装方式

1、两端法兰与管路联接时,要均匀拧紧螺栓,防止法兰变形,造成泄漏。
2、顺时针方向旋转手柄为关闭,反之开启。
3、根据指示器位置可判断开启程度。
