FL41F下展式放料阀
分享到:
FL41F下展式放料阀
品牌: 上海京功
型号: FL41F下展式放料阀
材质: 不锈钢
规格: DN15-DN500
咨询电话: 13386246719
产品详情

FL41F下展式放料阀安装尺寸规格标准结构图上展式放料阀概述上展式放料阀主要用于反应器,储罐和其它容器的底部排料,借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象。上展式放料阀阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣

一、FL41F下展式放料阀概述:

展式放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的低用温度为-29,高温度为425)
2
、使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的低使用温度为-100,高使用温度为232)
3
、严禁使用含氟离子液体(HF)也不能用强碱及磷酸(温度>150浓度>30%)
(
)、不锈钢的一般工作温度:≤150
(
)、压力范围:0.6~2.5MPa
(
)、通径范围:25~250mm

二,FL41F下展式不锈钢放料阀主要设备性能:

  1,FL41F下展式不锈钢放料阀,耐腐蚀性:1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。4.不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。

  2,FL41F下展式不锈钢放料阀,耐腐蚀性:1.聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。2. 使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。3. 严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。4. 不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。

  3, FL41F下展式不锈钢放料阀:搪玻璃设备是含高硅量的玻璃质釉。通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能,能防止介质与金属离子取代作用而影响污染制品,并且表面光洁、耐磨、有一定的热稳定性。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。A、耐腐蚀性:1.能耐一般有机酸、弱碱液(P≤60℃ PH≤12)以及有机剂介质。2.在盐酸、硝酸、等强腐蚀介质中优于不锈钢。严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。B、耐热性,允许在-30℃-240℃间使用(耐温急变小于120℃)。C、具有光滑的表面。不易粘结物料、易清洗。E、绝缘性:耐冲击性能较小为2500克/厘米,因而使用时应避免硬物冲击。F、耐压0.6MPA

三、FL41F下展式不锈钢放料阀性能与用途:

  FL4FL41F下展式不锈钢放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.   施工、安装要点      1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。   2)、安装在保温管道上的各类手动阀门,手柄均不得向下。   3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。

四、FL41F下展式不锈钢放料阀结构与原理:

 (1)阀体、(2)支架、(3)手轮:球黑铸铁   (4)阀芯:不锈钢   (5)橡胶垫片   (6)四氟孔板   (7)填料:四氟密封圈   (8)压盖子:不锈钢   (9)丝杆、(10)阀杆螺母:不锈钢   (11)拼帽:35#   放料阀结构如图,适用于设计压力P≤0.6MPa,工作温度t≤1500C的搪玻璃放料阀。   该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠氢氧化钾外能   耐各种酸、碱、盐溶液及有机溶剂

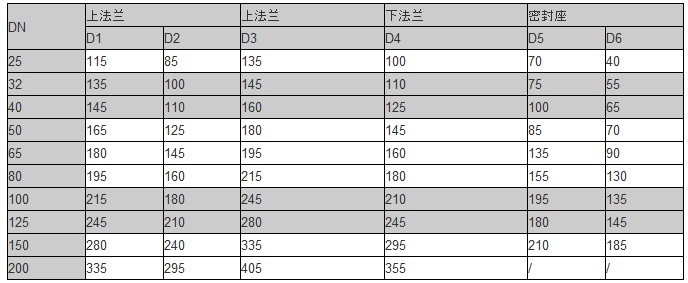

FL41F下展式不锈钢放料阀安装尺寸:

订货须知:

    一、①FL41F下展式不锈钢放料阀产品名称与型号②FL41F下展式不锈钢放料阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定FL41F下展式不锈钢放料阀型号,请按FL41F下展式不锈钢放料阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。

----------------------------
----------------------------
----------------------------
