DZ61Y锻钢低温闸阀
DZ61H锻钢低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构，以保证填料函底部的温度保持在0℃以上。在闸板的进口侧设置泄压孔，防止阀体中腔的异常升压。阀门材料进行低温冲击试验，确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀，阀门零部件在精加工前进行深冷处理。
DZ61H锻钢低温闸阀产品说明
DZ61H锻钢低温闸阀
适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构，以保证填料函底部的温度保持在0℃以上。在闸板的进口侧设置泄压孔，防止阀体中腔的异常升压。阀门材料进行低温冲击试验，确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀，阀门零部件在精加工前进行深冷处理。DZ61H锻钢低温闸阀主要性能参数
| 型号 | 压力级 (LB) | 工作压力 (MPa) | 适用温度 (℃) | 适用介质 |
| DZ11H-150(Lb) | 150 | 2.0 | -196℃ | 液氮、液氨、甲烷、乙烯、二氧化碳等 |
| DZ11H-300(Lb) | 300 | 5.0 |
| DZ11H-600(Lb) | 600 | 10.0 |
| DZ11H-800(Lb) | 800 | 14.0 |
| DZ61H-150(Lb) | 150 | 2.0 | -196℃ | 液氮、液氨、甲烷、乙烯、二氧化碳等 |
| DZ61H-300(Lb) | 300 | 5.0 |
| DZ61H-600(Lb) | 600 | 10.0 |
| DZ61H-800(Lb) | 800 | 14.0 |
DZ61H锻钢低温闸阀零部件材料
| 型号 | 材料 |
| 阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 |
| DZ11H-150(Lb) | 低温钢、LCB、不锈钢 | 铬不锈钢 | 铬不锈钢或碳钢堆焊硬质合金 | 柔性石棉 |
| DZ11H-300(Lb) |
| DZ11H-600(Lb) |
| DZ11H-800(Lb) |
| DZ61H-150(Lb) | 低温钢、LCB、不锈钢 | 铬不锈钢 | 铬不锈钢或碳钢堆焊硬质合金 | 柔性石棉 |
| DZ61H-300(Lb) |
| DZ61H-600(Lb) |
| DZ61H-800(Lb) |

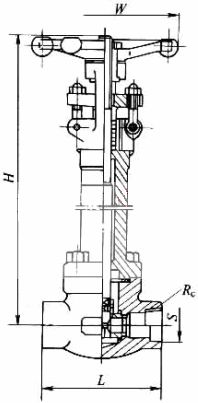

DZ61H锻钢低温闸阀外形结构图
DZ61H锻钢低温闸阀主要外形及结构尺寸 (mm)
| DN | S/mm | T/in | W/mm | H（开）/mm | 重量/kg |
| in | mm | JNSI | JIS |
| ½ | 15 | 21.8 | 22.2 | ½ | 125 | 333 | 7.1 |
| ¾ | 20 | 27.1 | 27.7 | ¾ | 125 | 360 | 9.4 |
| 1 | 25 | 33.8 | 34.5 | 1 | 160 | 407 | 13.5 |
| 1¼ | 32 | 42.6 | 42.2 | 1¼ | 160 | 475 | 15.0 |
| 1½ | 40 | 48.7 | 49.1 | 1½ | 180 | 475 | 17.8 |
| 2 | 50 | 61.1 | 61.1 | 2 | 200 | 551 | 28.0 |
