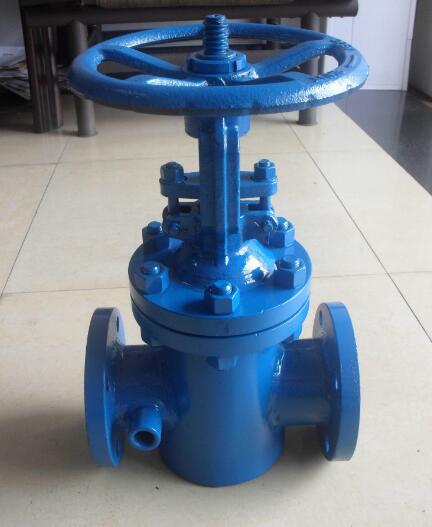

BZ41H保温闸阀
BZ41H保温闸阀主要用于石油、化工、冶金、制药等各类系统中，适用于公称压力PN1.6~6.4MPa（国标）150LB~300LB-600LB（美标）工作温度-29~425℃（碳钢）、-40~500℃（不锈钢）的管路上作启闭用。该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
BZ41H保温闸阀产品说明
BZ41H保温闸阀主要用于石油、化工、冶金、制药等各类系统中，适用于公称压力PN1.6~6.4MPa（国标）150LB~300LB-600LB（美标）工作温度-29~425℃（碳钢）、-40~500℃（不锈钢）的管路上作启闭用。该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。BZ41H保温闸阀标准规范
| 设计制造 | 结构长度 | 连接法兰 | 压力温度等级 | 试验与检验 |
GB12234 -89
API600 | GB12221-89 | ANSI B16.5
GB9112～9131
JB/T74～90
JB/T79-94
SH3006
HG20615～20635 | GB9131
ANSI B16.34 | JB/T 9092
GB13927
API598
|
BZ41H保温闸阀产品特点
1 夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。3 夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。BZ41H保温闸阀性能规范
| 型号 | 公称压力 | 试验压力(MPa) | 工作温度℃ | 适用介质 |
| 强度(水)(MPa) | 密封(水)(MPa) | 低压密封(空气)(MPa) |
BZ41H-16C
BZ41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 酸、碱、滤清类 |
BZ41H-25C
BZ41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤550 | 酸、碱、滤清类 |
BZ41H-40C
BZ41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤450 | 酸、碱、滤清类 |
BZ41H-64C
BZ41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤300 | 酸、碱、滤清类 |
BZ41H保温闸阀主要零件材料
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
| 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 闸板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
| 阀杆 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
| 填料 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨Graphite |
| 垫片 | 石墨+304
Graphite+304 | 石墨+304
Graphite+304 | 石墨+304
Graphite+304 | 石墨+304
Graphite+304 | 石墨+304
Graphite+304 |
| 压盖 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

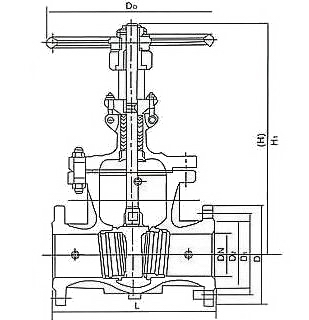

BZ41H保温闸阀外形结构图
BZ41H保温闸阀主要外形尺寸和连接尺寸
| 型号 | 压力 | 公称通径
DN | 尺寸（mm） |
| L | D | D1 | D2 | b | z-d | H | D0 |
BZ41H-16C
BZ41W-16P
BZ41W-16R | 1.6 | 40 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 310 | 200 |
| 50 | 250 | 180 | 145 | 120 | 18-3 | 4-18 | 358 | 240 |
| 65 | 265 | 195 | 160 | 135 | 20-3 | 8-18 | 373 | 240 |
| 80 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 435 | 280 |
| 100 | 300 | 245 | 210 | 185 | 22-3 | 8-18 | 500 | 300 |
| 125 | 325 | 280 | 240 | 210 | 24-3 | 8-23 | 614 | 320 |
| 150 | 350 | 335 | 295 | 265 | 26-3 | 12-23 | 674 | 360 |
| 200 | 400 | 405 | 355 | 320 | 30-3 | 12-25 | 818 | 400 |
| 250 | 450 | 460 | 410 | 375 | 30-4 | 12-25 | 969 | 450 |
| 300 | 500 | 520 | 470 | 435 | 34-4 | 16-25 | 1145 | 560 |
BZ41H-25C
BZ41W-25P
BZ41W-25R | 2.5 | 40 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 358 | 240 |
| 50 | 250 | 180 | 145 | 120 | 22-3 | 8-18 | 373 | 240 |
| 65 | 265 | 195 | 160 | 135 | 22-3 | 8-18 | 435 | 280 |
| 80 | 280 | 230 | 190 | 160 | 24-3 | 8-18 | 500 | 300 |
| 100 | 300 | 270 | 220 | 188 | 28-3 | 8-15 | 614 | 320 |
| 125 | 325 | 300 | 250 | 218 | 30-3 | 8-25 | 674 | 360 |
| 150 | 350 | 360 | 310 | 278 | 34-3 | 12-25 | 818 | 400 |
| 200 | 400 | 425 | 370 | 332 | 36-3 | 12-30 | 969 | 450 |
| 250 | 450 | 485 | 430 | 390 | 40-4 | 12-30 | 1145 | 560 |
| 300 | 500 | 550 | 490 | 448 | 40-4 | 16-34 | 1145 | 640 |
