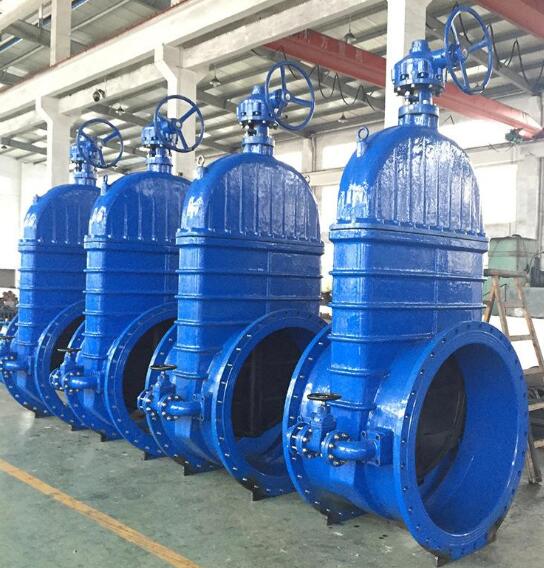

Z545X大口径涡轮弹性座封闸阀
Z545X大口径弹性座封闸阀采用**质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能**，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。
Z545X大口径涡轮弹性座封闸阀产品说明
Z545X大口径涡轮弹性座封闸阀采用**质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能**，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。Z545X大口径涡轮弹性座封闸阀技术参数
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |
Z545X大口径涡轮弹性座封闸阀主要零部件材料
| 名称 | 材料 |
| 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 内六角螺栓 | 碳化处理 |
| 密封圈 | 丁腈橡胶 |
| 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 阀杆 | 不锈钢 |
| “O” 形密封圈 | 丁腈橡胶 |
| 止推轴承 | 锡青铜 |
| 螺栓 | 不锈钢 |
| 压盖 | 球墨铸铁、铸钢 |
| 防尘罩 | 丁腈橡胶 |
| 手轮（传动帽） | 可锻铸铁 |

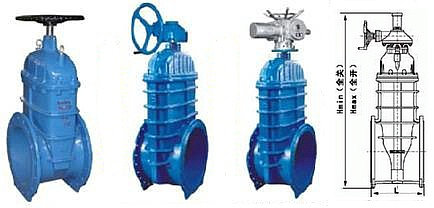

Z545X大口径涡轮弹性座封闸阀外形结构图
Z545X大口径涡轮弹性座封闸阀主要外形连接尺寸
| DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
| H（手轮） | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
| H（伞齿轮） | 1650 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
| H（电动） | 电动装置可由用户指定 |
