GL41H不锈钢日标过滤器
分享到：

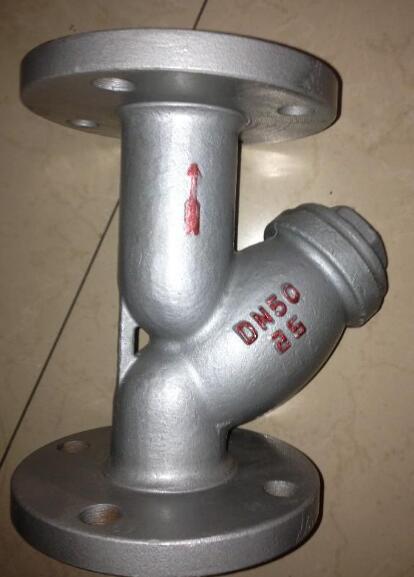

GL41H不锈钢日标过滤器


品牌： 上海京功
型号： GL41H不锈钢日标过滤器
材质： 铸钢，碳钢，不锈钢
规格： DN15-DN500
咨询电话： 13386246719
产品详情

GL41H不锈钢日标过滤器产品说明

GL41H不锈钢日标过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。

GL41H不锈钢日标过滤器标准规范

设计标准 JIS B2074 B2081
法兰标准 JIS B2212 B2214
结构标准JIS B2072 B2084
试验标准JIS B2003

GL41H不锈钢日标过滤器零部件材料

1阀体灰铸铁、球墨铸铁、A216/WCB/铸钢、A361/CF8/ A351/CF8M/CF3M不锈钢
2堵头灰铸铁、球墨铸铁、A216/WCB/铸钢、A361/CF8/ A351/CF8M/CF3M不锈钢
3滤网不锈钢
4螺栓A193 B7、A193 B8、A307 B
5螺母A194 2H、A194 B
6垫片304+石墨

GL41H不锈钢日标过滤器压力试验

试验项目壳体试验密封试验上密封试验气密封试验
介质水气
单位MPaMPaMPaMPa
公称压力10K2.41.51.50.5-0.7
20K5.84.04.0

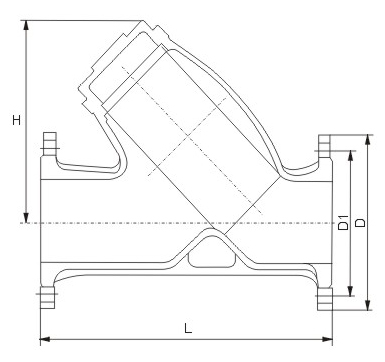

GL41H不锈钢日标过滤器外形结构图

GL41H不锈钢日标过滤器主要外形尺寸

DNInLHDD1
DN151/212070--
DN203/412577--
DN25115582--
DN321 1/417095--
DN401 1/2182102--
DN502268140--
DN652 1/2285165175140
DN803302200185150
DN1004377215210175
DN1255392257250210
DN1506442305280240
DN2008540410330290
DN25010668490400365
DN30012762580450400
