J11H,J11Y内螺纹锻钢截止阀
J11H/Y内螺纹锻钢截止阀有三种阀盖设计，**种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
J11H/Y内螺纹锻钢截止阀产品说明
J11H/Y内螺纹锻钢截止阀有三种阀盖设计，**种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。J11H/Y内螺纹锻钢截止阀设计规范
钢锻截止阀制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。结构型式：1、全通径或缩径2、结构长度按ANSI/ASME B16.103、法兰按ANSI/ASME B16.54、自密封阀盖5、明杆带支架6、两端自动调整的填料压套；7、本体倒密封8、整体阀体法兰9、对焊端按ANSI/ASME B16.2510、环连接阀体阀盖垫片11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖J11H/Y内螺纹锻钢截止阀零件材料
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) |
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 垫片 | 316+柔性石墨 | 316夹柔性石墨+PTFE |
| 3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | 圆柱销 | A276 420 | A276 304 |
| 5 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) |
| 6 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | 阀杆螺母 | A276 410 |
| 9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 铭牌 | SS |
| 11 | 手轮 | A197 |
| 12 | 填料压板 | A216 WCB | A351 CF8 |
| 13 | 填料 | Flexible Graphite | PTFE |
| 14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 |
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ |

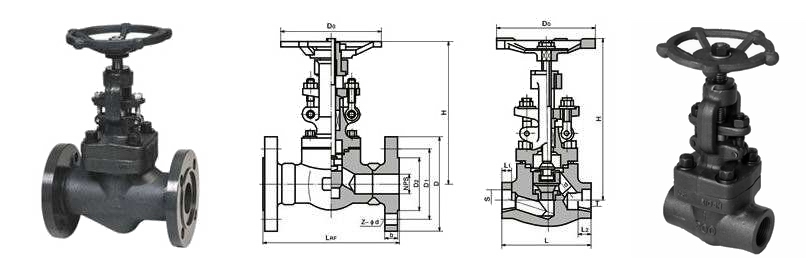

注意：1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。2、CS=碳钢；AS=合金钢；SS=不锈钢；J11H/Y内螺纹锻钢截止阀外形结构图
J11H/Y内螺纹锻钢截止阀主要外形尺寸150LB-600LB
| NPS | 1/2" | 3/4" | 1" | 1 1/4" | 11/2" | 2" |
L(RF) （法兰）
L1（NPT）（内螺纹） | 150Lb | 180 | 117 | 127 | 140 | 165 | 203 |
| 300Lb | 152 | 178 | 203 | 216 | 229 | 267 |
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 |
| H(开) | 150Lb～300Lb | 166 | 171 | 207 | 240 | 258 | 330 |
| 600Lb | 171 | 207 | 240 | 258 | 330 | 380 |
| W | 100 | 100 | 125 | 160 | 160 | 180 |
| 重量 | 150Lb | RF（法兰） | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
| NPT（内螺纹） | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 |
| 300Lb | RF（法兰） | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 |
| NPT（内螺纹） | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 |
| 600Lb | RF（法兰） | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 |
| NPT（内螺纹） | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 |
J11H/Y内螺纹锻钢截止阀主要外形尺寸900LB-1500LB
| NPS | 1/2" | 3/4" | 1" | 1 1/4" | 11/2" | 2" |
| L(RTJ) （法兰） | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
| H(NPT) （内螺纹） | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| H(开) | 207 | 207 | 240 | 258 | 330 | 355 |
| W | 125 | 125 | 160 | 160 | 180 | 200 |
| 柔性石墨 | RTJ（法兰式） | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 |
| NPT（内螺纹） | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 |
