J14B内螺纹角式氨用截止阀
J14B内螺纹角式氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氨气，燃气管道的传送，并满足长期可靠使用的要求，其密封性、可维修性、安全性等。
J14B内螺纹角式氨用截止阀产品说明
J14B内螺纹角式氨用截止阀
具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氨气，燃气管道的传送，并满足长期可靠使用的要求，其密封性、可维修性、安全性等。J14B内螺纹角式氨用截止阀产品特点
1、针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用阀在阀体材料上选用耐腐蚀钢(低温碳素钢添加耐蚀合金元素),可耐氨气、液氨腐蚀,低温可至－40℃，**限度保证工况条件使用要求。2、氨用截止阀密封副配对结构型式采用球、平面型,密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。3、产品中法兰采用凹凸密封结构,即使在管道压力波动的情况下，保证中法兰密封绝对可靠。4、上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。J14B内螺纹角式氨用截止阀主要零件材料
| 零件名称 | 阀体、阀盖 | 密封圈 | 填料 | 填料压盖 | 阀杆 | 垫片 |
| J14B-25Z | 灰铸铁 | 巴氏合金 | 聚四氟乙烯 | 碳 钢 | 聚四氟乙烯 |
| J14F-25Z | 灰铸铁 | 聚四氟乙烯 |
J14B内螺纹角式氨用截止阀性能规范
| 序号 | 氨阀名称 | 型号规格 | 公称通径
（mm） | 公称压力
（MPa） | 适用介质 | 适用温度 |
| 1 | 氨直角式截止通阀 | J14B-25Z-DN10 | 10 | 2.5 | 氨 | -40~+150℃ |
| 2 | 氨直角式截止通阀 | J14B-25Z-DN15 | 15 | 2.5 | 氨 | -40~+150℃ |
| 3 | 氨直角式截止通阀 | J14B-25Z-DN20 | 20 | 2.5 | 氨 | -40~+150℃ |
| 4 | 氨直角式截止通阀 | J14B-25Z-DN25 | 25 | 2.5 | 氨 | -40~+150℃ |
| 5 | 氨直角式截止通阀 | J14B-25Z-DN32 | 32 | 2.5 | 氨 | -40~+150℃ |

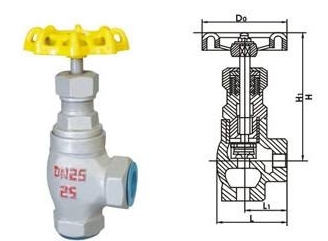

J14B内螺纹角式氨用截止阀外形结构图
J14B内螺纹角式氨用截止阀主要外形尺寸
公称压力
PN（MPA） | 实验压力
PS（MPa） | 适用介质 | 适用温度（℃） |
| 2.5 | 3.8 | 氨气、
氨液等
NH3 | 巴氏合金
-40℃
+150℃ | 四氟
-40℃
+200℃ |
外
形
尺
寸 | 名 称 | 总长(L) | 阀体长（L） | 全开（H） | 全关（H1） | 手轮直径（D0） | 连接方式 |
| DN10 | 63 | - | - | 110 | 80 | 3/3管柱螺纹 |
| DN15 | 73 | 50 | 165 | 138 | 100 | 1/2管柱螺纹 |
| DN20 | 86 | 55 | 170 | 142 | 100 | 3/4管柱螺纹 |
| DN25 | - | 58 |
| 160 | 120 | 1管柱螺纹 |
| DN32 | - | 77 |
| 185 | 140 | 11/4管柱螺纹 |
