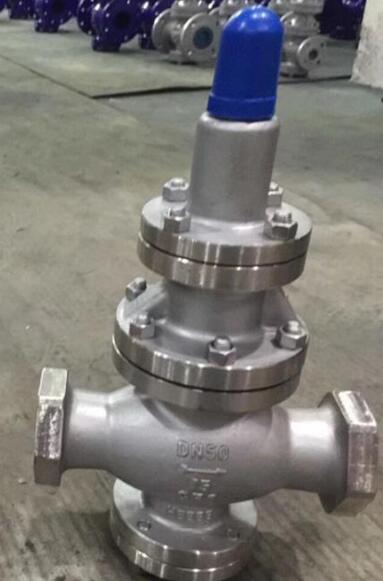

Y13H内螺纹活塞式蒸汽减压阀
Y13H内螺纹活塞式蒸汽减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
Y13H内螺纹活塞式蒸汽减压阀本产品说明
Y13H内螺纹活塞式蒸汽减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。Y13H内螺纹活塞式蒸汽减压阀本性能范围
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 压力特性偏差（Mpa）△P2P | GB12246-1989 |
| 流量特性偏差（Mpa）△P2G | GB12246-1989 |
| 最小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 |
| 标准 | 其他非标定制 |
Y13H内螺纹活塞式蒸汽减压阀本流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
Y13H内螺纹活塞式蒸汽减压阀本主要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀盘 | 2Cr13 |
| 缸套 | 2Cr13/25（镀硬铬） |
| 活塞 | 2Cr13/铜合金 |
| 活塞环 | 合金铸铁 |
| 导阀座 导阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主阀弹簧 | 50CrVA |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |

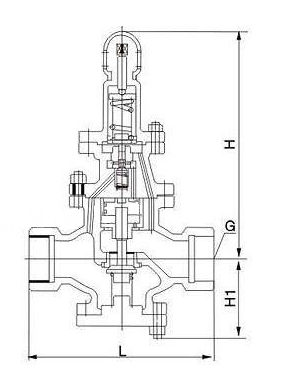

Y13H内螺纹活塞式蒸汽减压阀本外形结构图
Y13H内螺纹活塞式蒸汽减压阀本主要外形尺寸
| 公称通径DN | G | L | H | Hl |
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
Y13H内螺纹活塞式蒸汽减压阀本安装说明
①为了操作和维护方便，该蒸汽减压阀一般直立安装在水平管道上，横向安装须特别说明。②安装时应注意使管路中介质的流向与蒸汽减压阀休上所示箭头的方向一致。③为了防止蒸汽后压力超压，应在离阀出口不少于4M处安装一个安全阀。上海市京功阀门有限公司为您出示技术专业的解决方法，包含设计方案、订制、成套设备、运作、服务项目。以最少的成本费生产制造品质**的商品。下一道工艺流程是上一道工艺流程的客户。在每道工艺过程里来造就品质，一切为客户服务。
